15 Watt PSE. Parallel Single Ended 300B Amplifier.
For 300B or 300B-mesh. With adjustable feedback
Diese 300B Schaltung mit zwei parallel laufenden 300B Trioden zielt darauf ab, eine moeglichst hohe Leistung bei geringer Verzerrung und Schonung der 300B Roehren zu erhalten.
Die Ausgangsleistung entspricht dem 2 fachen eines Standard 300B Verstaerker, die Roehren werden hier nur mit ca. je 25 Watt Anodenverlustleistung betrieben, dass ein langes Roehrenleben garantiert. Das Design stammt von Dipl. Ing. J. Leven aus Deutschand. Die Schaltung wurde an verschiedenen Lautsprechern getestet und liefert genug Power um Boxen mit durchschnittlichen Wirkungsgrad zu betreiben.
Der 300B Verstaerker kann mit verschiedenen 300B Roehren arbeiten, die passenden Einstellungen dazu sind in der 300B Schaltung '2-300B-SE-Mono-Amp' vermerkt. Der Arbeitspunkt der 300B Roehren ist einfach und praezise ein zu stellen, ein Mix aus Auto Bias und negativer Gittervorspannung ermoeglicht einen praezisen Arbeitspunkt der Endroehren .
Die einstellbare Gegenkopplung im 300B Schaltbild (negativ Feedback) kann von 3 dB bis auf nahezu 0 dB geregelt werden, wobei 3 dB ein sehr kleiner Wert ist .
Die Anschlussbelegung des 300B Ausgangstransformator ist wie im LEVEN 300B Schaltbild ein zu halten, bei Betrieb von 4 oder 8 Ohm Lautsprecher ist das LL1623 Datenblatt von Lundahl Transformers zu beachten und die Sekundaerseite (secondary connection) entsprechend zu verschalten. Die Schaltung der Transformator Sekundaerseite ist im Schaltbild also vereinfacht dargestellt.
This 300B circuits aims for y lowest noise, and lowest distortion, yet not overstressing the 300B Triodes. For this reason, two 300B output tubes are connected Parallel Single Ended.
This is well thought of, no compromise design. Fully tested and designed by Dipl. Ing. Leven, Germany. The 300B circuit diagram pictures are placed here at the JACMUSIC website, with is permission.

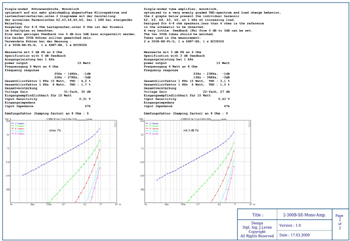

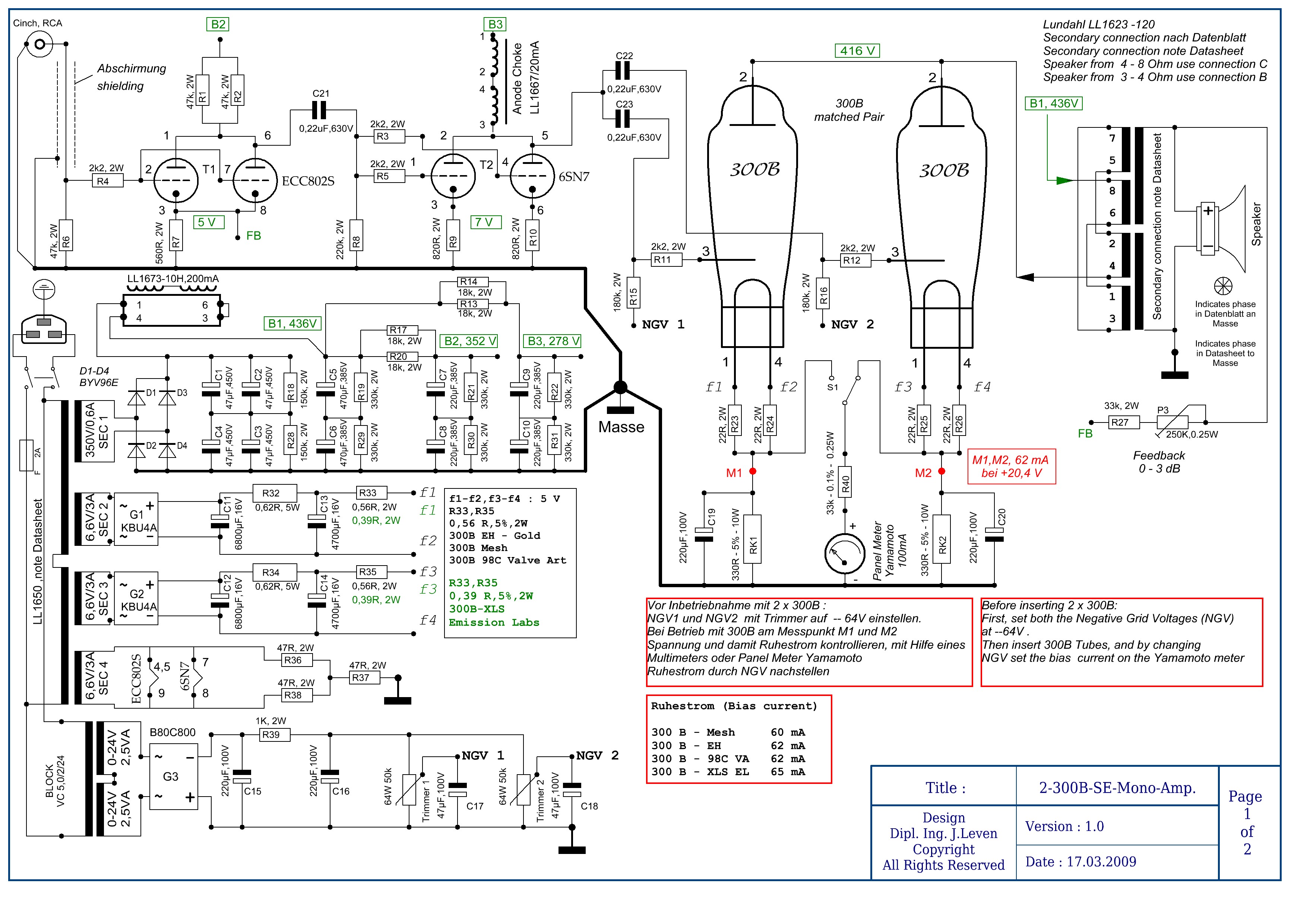

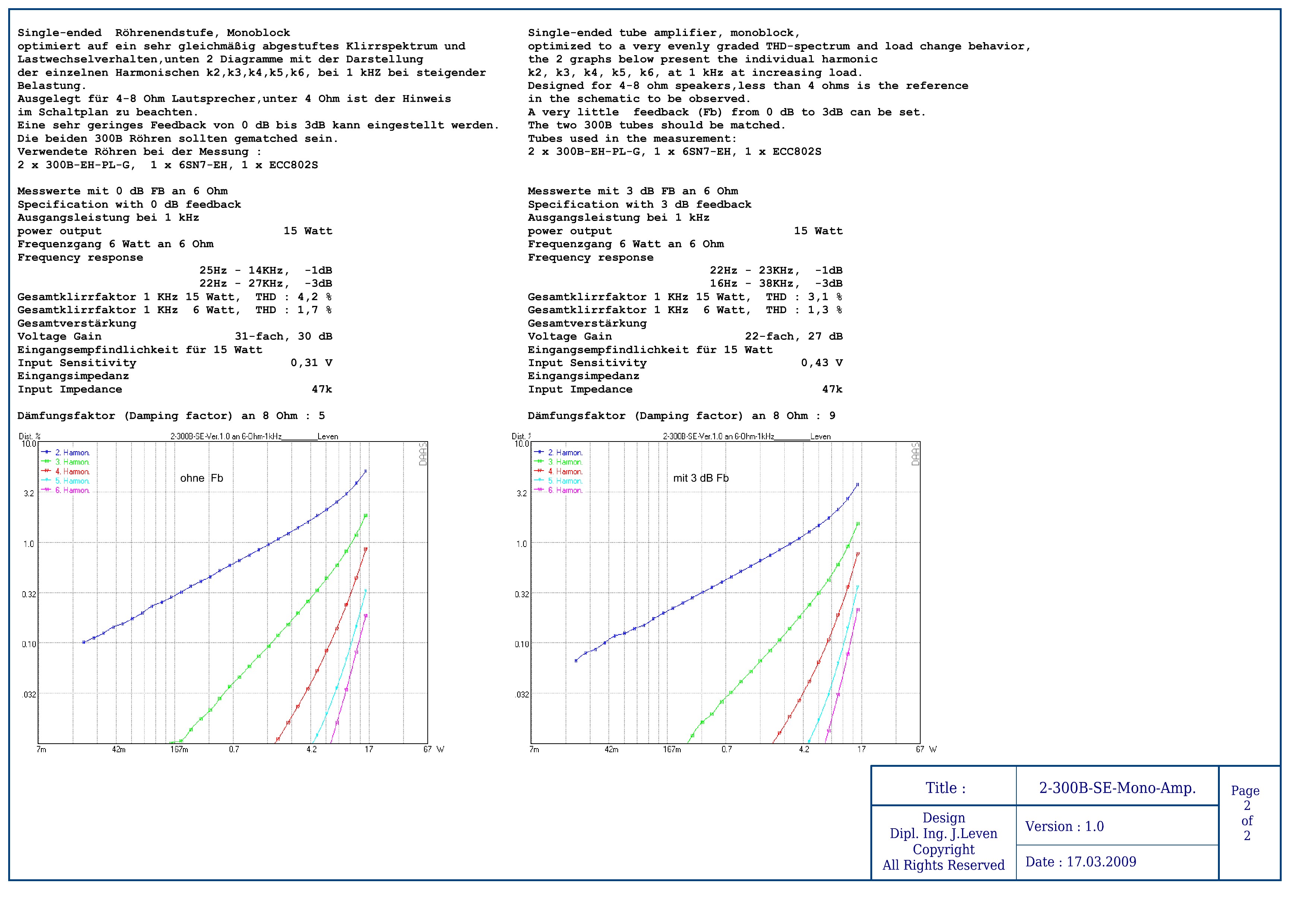

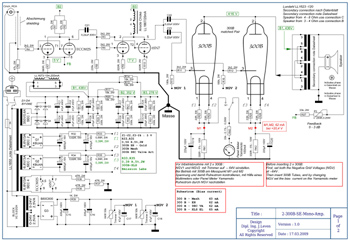

This 300B amplifier can work on various tubes, and corresponding settings for those tubes are documented in the schematic. This amplifier has DC heating of all tubes, and precision setting of the working point of the 300B tubes is used, as in the 300B circuit diagram.
Note about the adjustable feedback. The feedback can be adjusted from maximum 3dB, down to zero feedback. Make sure you connect the output winding of the 300B SE transformer with the right polarity to the feedback regulator. With Lundahl there is the 'star' sign in the transformer datasheet. In the LEVEN circuit, this connection comes to ground. Since the feedback signal is taken from the 300B SE transformer output, also the transformer distortion is in the feedback loop. According to Mr. Leven the feedback is even at maximum not very large. Feedback is only from 0....3B.
Note about the mains fuse: You need a 4A fuse if you wire the Lundahl LL1650 Transformer for 115V.
300B Schaltung mit freundlicher Genehmigung von Dipl. Ing. J. Leven.
Are you interested?
We recommend to use the transformer PCBs.
These do the same as normal wiring by hand will do, but there can be no wiring mistakes, and no wire mess.
In addition, the output impedance can be made switchable between two impedances, or can be made fixed.
Information about the Output Transformers is here
JAC MUSIC Recommended Parts list (most important parts |
JAC MUSIC
|
|
TRANSFORMERS |
||
| Lundahl Mains Transformer | LL1650 |
218-143-29 |
| Lundahl Power Supply Choke: | LL1673-10H |
218-008-14 |
| Lundahl Plate Choke for 6SN7 | LL1667-20mA |
218-018-76 |
| Lundahl SE transformer, multi-impedance | LL1623-120mA |
218-111-49 |
| Lundahl Amorph SE transformer alternatively, but test plots are for iron core transformer | LL1623AM-120mA |
218-124-09 |
TUBES |
||
| ECC802S Tube | Tesla NOS Tube. Comment: ECC802S is a long pate tube, low noise and balanced per definition. (When using ECC82, it must be a DC current balanced tube, possible low noise type, like Philips SQ series or Telefunken) |
114-040-88 |
| Alternatively for ECC802S, use 5963 | Lower cost, and similar to ECC802S Tube | 114-023-94 |
| 6SN7-GTB Tube | Toshiba NOS |
114-080-07 |
| Emission Labs | 110-010-76 |
|
| 300B-mesh, matched Pair (external link) | Emission Labs | 110-011-97 |
OTHER PARTS |
||
| Ground Bar (Fat wire in schematic) | 1.2mm Silver wire. (you need appr. one meter for two amplifiers) | 710-023-84 |
