Leven EL34 amplifier 'LE-EL34 AMP 1'
EL34 PSE Verstaerker, 2 x 19 Watt

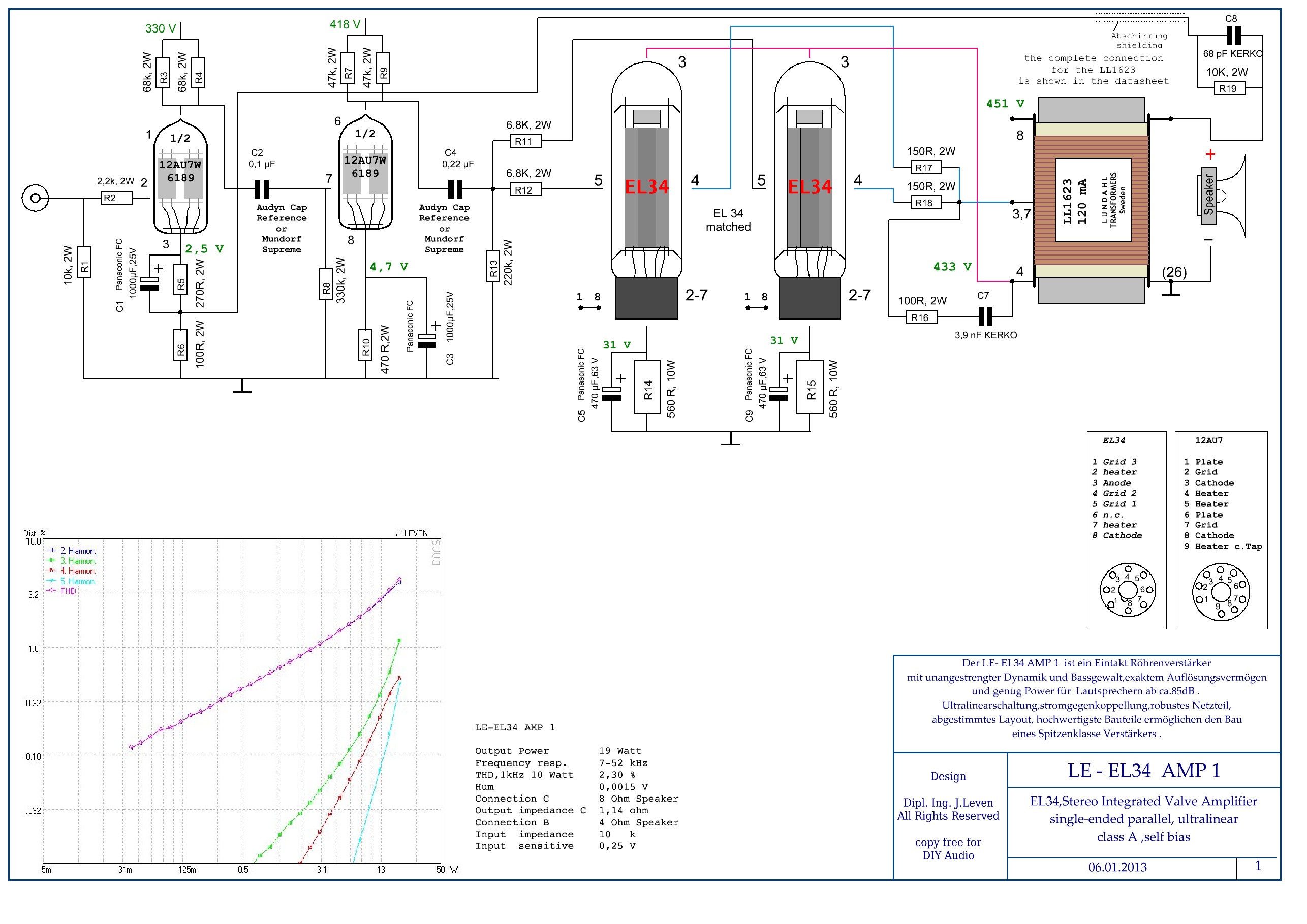

LE- EL34 AMP 1 ist ein Schaltplan fuer ein Eintakt Roehrenverstaerker mit 2 parallel laufenden EL34 in Single Ended Schaltung , mit einer 12AU7 Treiber Roehre.

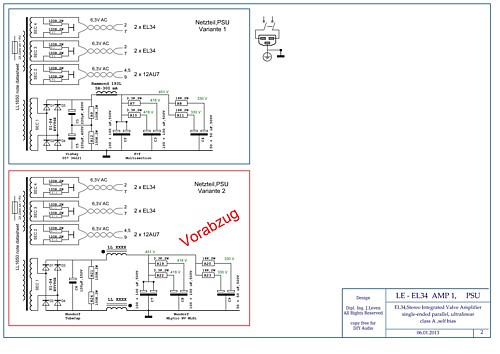

Es koennen EL34, EL34-L und alle 12AU7 Typen eingesetzt werden , der Ruhestrom der Roehren passt sich automatisch an. Ultralinearschaltung , stromgegenkoppellung , straffes Netzteil , klanglich abgestimmtes Layout, hochwertigste Bauteile ermoeglichen den Bau eines Spitzenklasse Verstaerkers aus dem mittleren 4 stelligen Preisbereich.
Sound: Unangestrengte Dynamik und Bassgewalt bei exaktem Aufloesungsvermoegen
und reichlich wohldosierte Power auch fuer kleinere Lautsprecher.
EL34 PSE Amplifier, 2 x 19 Watt
LE- EL34 AMP 1 is a circuit diagram for a single-ended tube amplifier with 2 EL34 running in parallel in a single-ended circuit, with a 12AU7 driver tube. EL34, EL34-L and all 12AU7 types can be used, the quiescent current of the tubes adapts automatically. Ultra-linear circuit, current feedback, tight power supply, sound-matched layout, high-quality components enable the construction of a top-class amplifier from the middle 4-digit price range.Sound: Effortless dynamics and bass power with exact resolution and plenty of well-dosed power, even for smaller speakers.
Are you interested?
We recommend to use the transformer PCBs.
These do the same as normal wiring by hand will do, but there can be no wiring mistakes, and no wire mess.
In addition, the output impedance can be made switchable between two impedances, or can be made fixed.
Information about the Output Transformers is here
